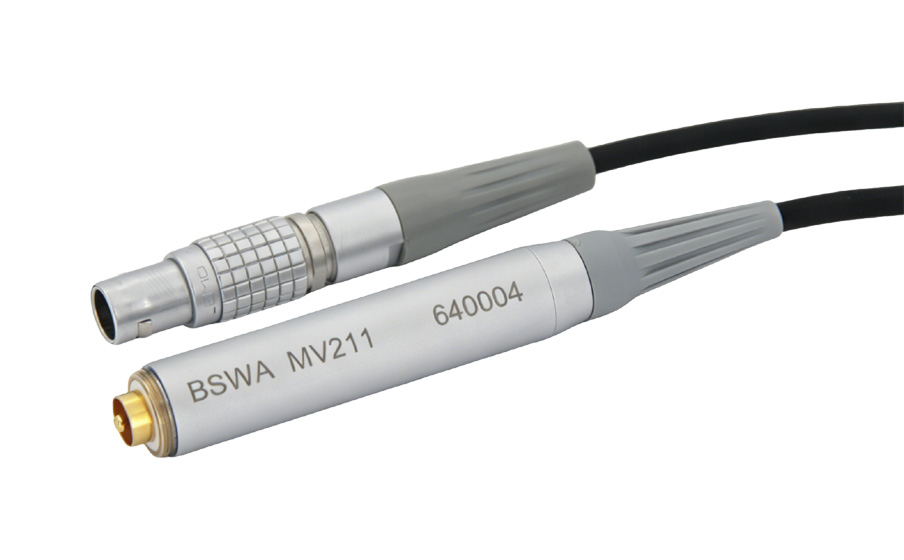

MV211 1/2英寸前置放大器
MV211前置放大器是北京声望开发的1/2英寸前置放大器，适用于MK系列1/2英寸200V极化传声器，是可用于多种声学测试场景的低噪声高品质前置放大器。
前置放大器的主要作用为阻抗变化，因为传声器的输出阻抗达到GΩ以上，无法直接与常用数据采集设备相连。而前置放大器的高输入阻抗和低输出阻抗可以将传声器的输出阻抗降低到100 Ω以下。
MV211可给传声器提供极化电压，适用于200V极化传声器（当关闭供电器的极化电压时也可用于预极化传声器）。其支持单电源（28 V ~ 120 V）或双电源（±14 V ~ ±60 V）供电，需要配合使用MC7xx系列供电调理器。当使用单电源供电时，前置放大器输出信号带有直流偏置电压，约为1/2供电电压；而使用双电源供电时，其输出偏置电压约为0 V（误差±1 V）。
MV211出厂默认带有两米固定线（可定制长度），输出接口为LEMO连接器（公头）。需要注意的是，不同的传声器容值会影响前置放大器的低频频响，而不同的容性输出负载（包括线长）会影响前置放大器的高频频响。
MV211可选择是否带有TEDS，从而支持数据采集设备直接读取传声器信息，包括传声器型号、序列号、灵敏度等。目前北京声望的TEDS传声器支持IEEE 1451.4标准，其中默认使用v0.9版本以兼容更多数据采集设备，根据用户要求也可选择v1.0版本，关于TEDS的详细信息可参考《技术总结 5 TEDS 传感器电子数据表》。
功能特点：
● 适用于1/2英寸200V极化传声器
● 单电源或双电源供电前置放大器
● 频率响应：2.5 Hz ~ 200 kHz (±0.5 dB)
● 衰减：0.25 dB（典型）
● 连接器：7芯LEMO
● 可选TEDS（IEEE 1451.4）
应用范围：
● 通用声学测试
● 环境、工业、交通等噪声测试
● 声学计量测试
技术参数：
| 直径 | 1/2" | |
|---|---|---|
| 极化电压 | 支持极化供电 | |
| 频率响应 (Hz) (±0.5 dB) 1 | 2.5 ~ 200 k | |
| 衰减 (dB) | 0.25 (典型) | |
| 最大输出电压 (Vp) 2 | ±9 ~ ±55 | |
| 自生噪声（μV） | A计权 | <3 (2.2 典型) |
| 20 Hz ~ 20 kHz | <6 (4.1 典型) | |
| 输入阻抗 (G ǁ pF) | 15 ǁ 0.4 | |
| 输出阻抗 (Ω) | <30 (23典型) | |
| 供电方式 | 单电源：28 V ~ 120 V，双电源：±14 V ~ ±60 V | |
| 直流偏置电压 (V) | 约为PWR+和PWR-的中点电压 | |
| 使用温度范围 (°C) | -30 ~ 80 | |
| 使用湿度范围 (%RH) | 0 ~ 95 | |
| 尺寸 (mm) | Ø12.7 × 96.3 | |
| 传声器连接螺纹 | 11.7 mm-60 UNS | |
| 输出连接器 | LEMO FGG.1B.307 | |
| 重量 (g) | 90.5 (带2米固定线和LEMO连接器) | |
| TEDS | 可选，符合IEEE 1451.4 (默认v0.9，可选v1.0) | |
|
注1：使用15 pF传声器电容在小信号（1 Vrms）情况下测得。 |
||
