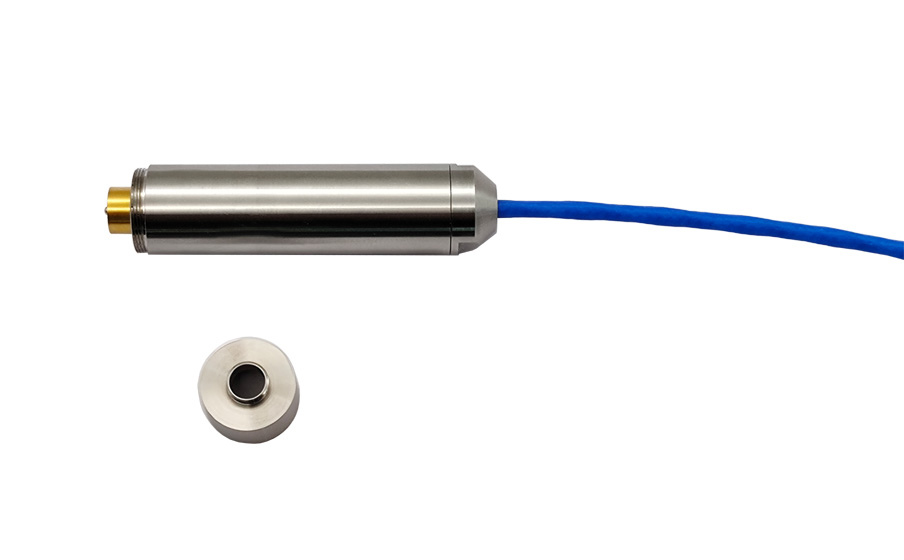

MA221ADY 1/2英寸前置放大器

MA221ADY前置放大器是北京声望开发的1/2英寸单电源供电专用前置放大器，适用于MP系列1/2英寸，配合专用适配器也可用于1/4英寸预极化传声器。

前置放大器的主要作用为阻抗变化，因为传声器的输出阻抗达到GΩ以上，无法直接与常用数据采集设备相连。而前置放大器的高输入阻抗和低输出阻抗可以将传声器的输出阻抗降低到100 Ω以下。

MA221ADY不提供极化电压，因此仅适用于预极化传声器。其采用单电源供电，并内置低通滤波器，适合于专注低频噪声测试的应用（低通滤波器的截止频率可以根据用户需求修改）。输出信号带有+2.5 V偏置电压，适合于单电源供电的数据转换电路。

MA221ADY设计为直接电缆输出，标配线长为1 m，用户可自定义线长和输出连接器。

功能特点：

● 适用于1/2英寸预极化传声器

● 单电源供电前置放大器

● 内置8阶低通滤波器

● 频率响应：2.5 Hz ~ 12.5 kHz (±0.5 dB)

● 衰减：0.3 dB（典型）

● 宽温工作范围：-40 °C ~ 100 °C

● 可选额外的信号衰减以适配数据采集设备

● 直接电缆输出，用户自定义输出接口

应用范围：

● 专用带滤波器前置放大器

技术参数：

直径 1/2"

极化电压 0V（预极化）

频率响应 (Hz) ¹ 4 ~ 10 k (±0.2dB)，2.5 ~12.5 k (±0.5dB)

衰减 (dB) ² 0.3（典型）

最大输出电压 (Vp) ±2.5

自生噪声 ² A计权 <20 μV (15 μV典型)

20 Hz ~ 20 kHz <40 μV (23 μV典型)

输入阻抗 (GΩ ǁ pF) 15 ǁ 0.45

输出阻抗 (Ω) < 30

供电方式直流供电：10 V ~ 20 V（PWR与PWR GND之差），30mA

直流偏置电压 (V) 2.5

使用温度范围 (°C) ³ -40 ~ 100

使用湿度范围 (%RH) 0 ~ 95

尺寸 (mm) Ø12.7 × 53.8

传声器连接螺纹 11.7 mm-60 UNS

输出接口直接电缆输出，用户可自定义输出接口（至少3线：PWR、PWR GND和SIG，可选SIG GND）

重量 (g) 22（不含线和连接器）

TEDS 不支持

注1：此性能是在带有内置10 kHz低通滤波器的情况下测试的。
注2：此性能是在关闭内置衰减器的情况下测试的，当配用不同灵敏度的传声器时，可以通过内置衰减器来调整传声器和前置放大器组合的动态范围。
注3：尽管前置放大器经测试能可靠工作于-40 °C~100 °C，但需注意所配用的传声器是否也能在此温度范围内工作。
注：除特殊说明外，所有数据都是在23 °C、101.3 kPa、50 %RH，使用1米线缆、15 V电源和15 pF传声器电容测得。

直径	1/2"
极化电压	0V（预极化）
频率响应 (Hz) ¹	4 ~ 10 k (±0.2dB)，2.5 ~12.5 k (±0.5dB)
衰减 (dB) ²	0.3（典型）
最大输出电压 (Vp)	±2.5
自生噪声 ²	A计权	<20 μV (15 μV典型)
20 Hz ~ 20 kHz	<40 μV (23 μV典型)
输入阻抗 (GΩ ǁ pF)	15 ǁ 0.45
输出阻抗 (Ω)	< 30
供电方式	直流供电：10 V ~ 20 V（PWR与PWR GND之差），30mA
直流偏置电压 (V)	2.5
使用温度范围 (°C) ³	-40 ~ 100
使用湿度范围 (%RH)	0 ~ 95
尺寸 (mm)	Ø12.7 × 53.8
传声器连接螺纹	11.7 mm-60 UNS
输出接口	直接电缆输出，用户可自定义输出接口（至少3线：PWR、PWR GND和SIG，可选SIG GND）
重量 (g)	22（不含线和连接器）
TEDS	不支持
注1：此性能是在带有内置10 kHz低通滤波器的情况下测试的。注2：此性能是在关闭内置衰减器的情况下测试的，当配用不同灵敏度的传声器时，可以通过内置衰减器来调整传声器和前置放大器组合的动态范围。注3：尽管前置放大器经测试能可靠工作于-40 °C~100 °C，但需注意所配用的传声器是否也能在此温度范围内工作。注：除特殊说明外，所有数据都是在23 °C、101.3 kPa、50 %RH，使用1米线缆、15 V电源和15 pF传声器电容测得。
